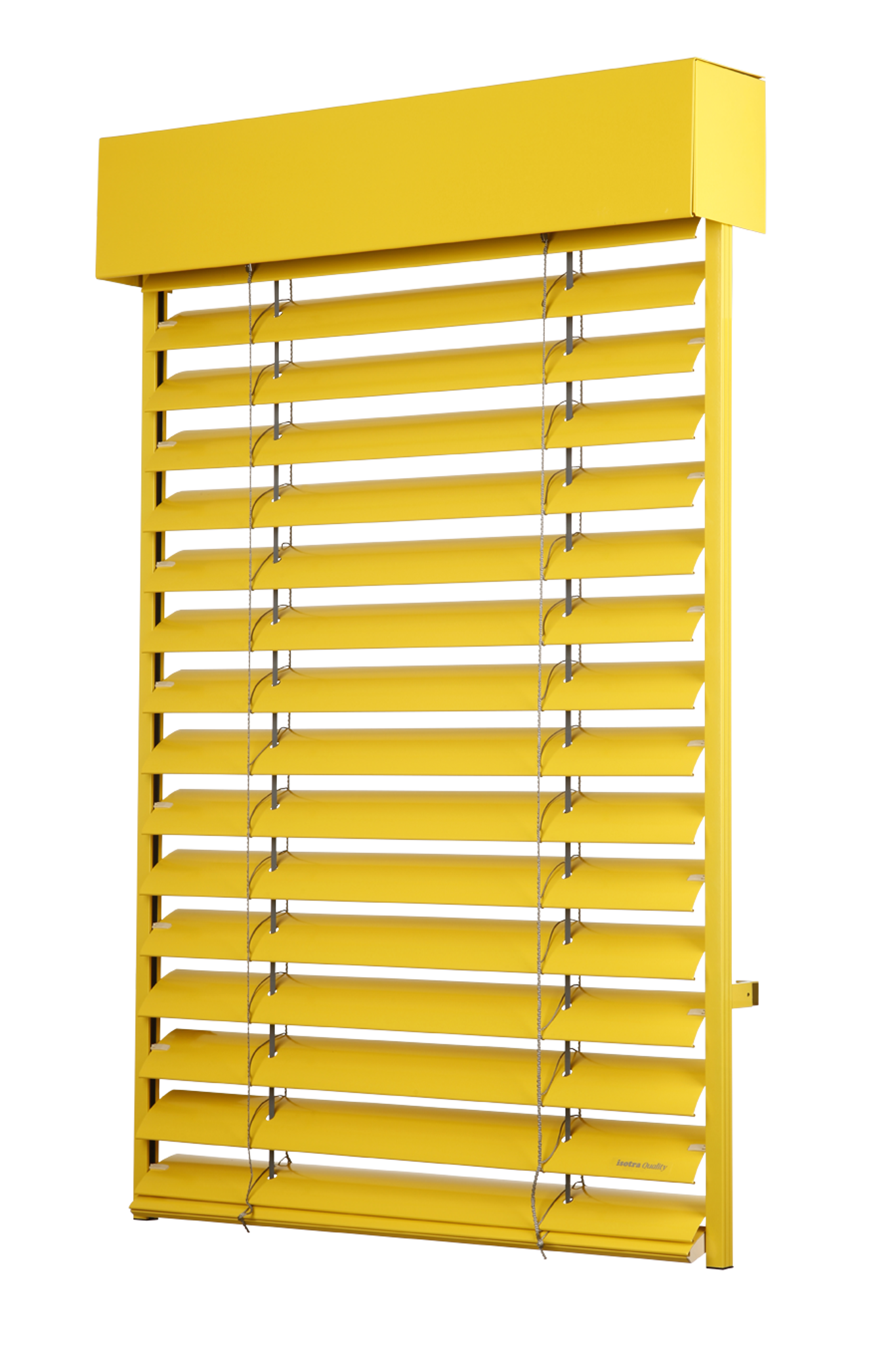

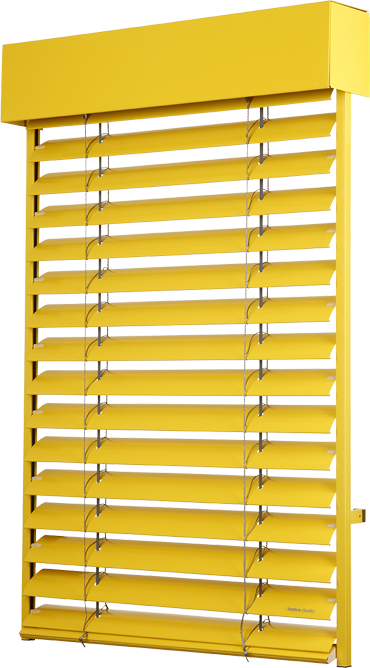

Наружные алюминиевые жалюзи Cetta 80
Галерея продукции

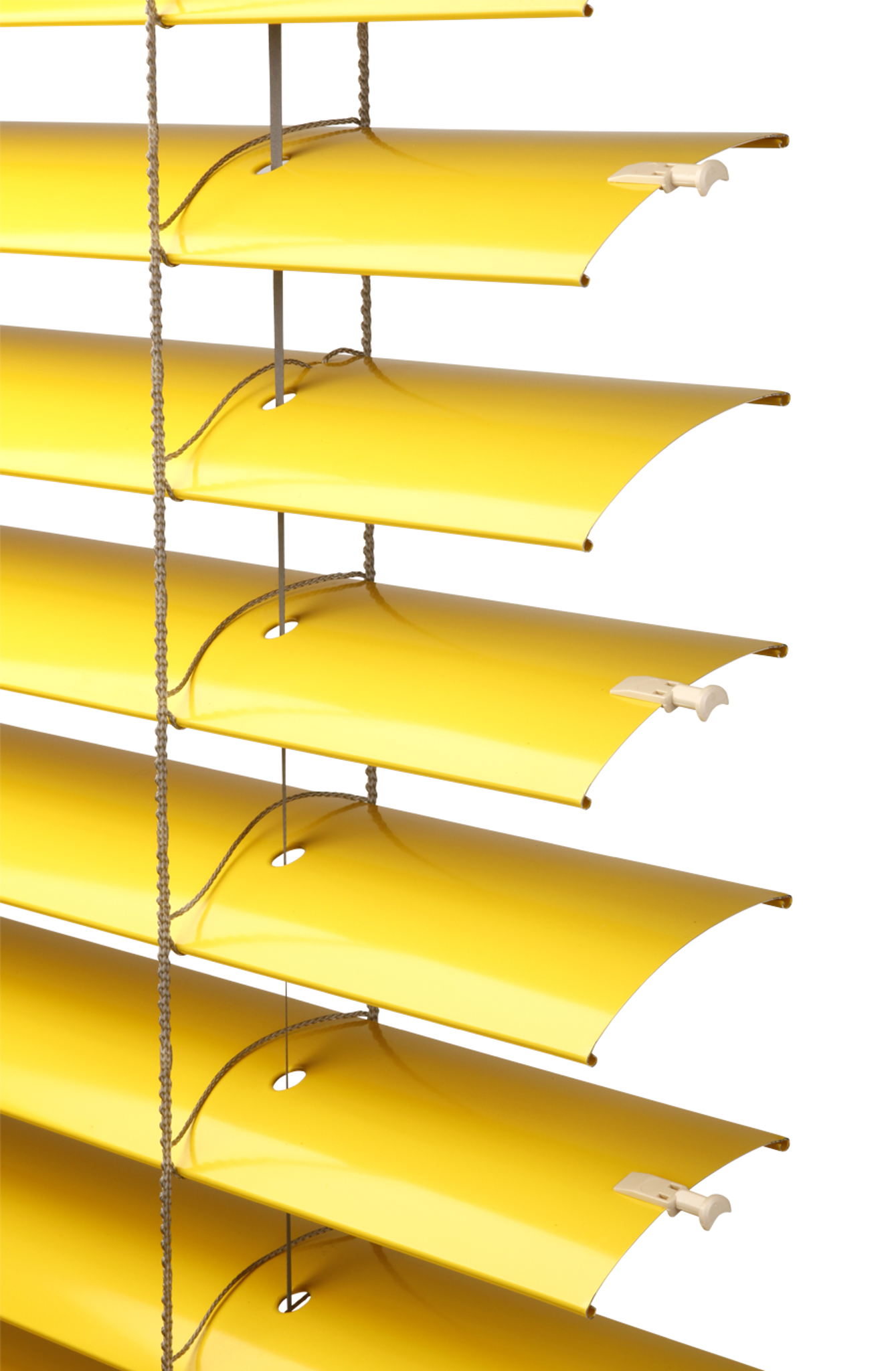

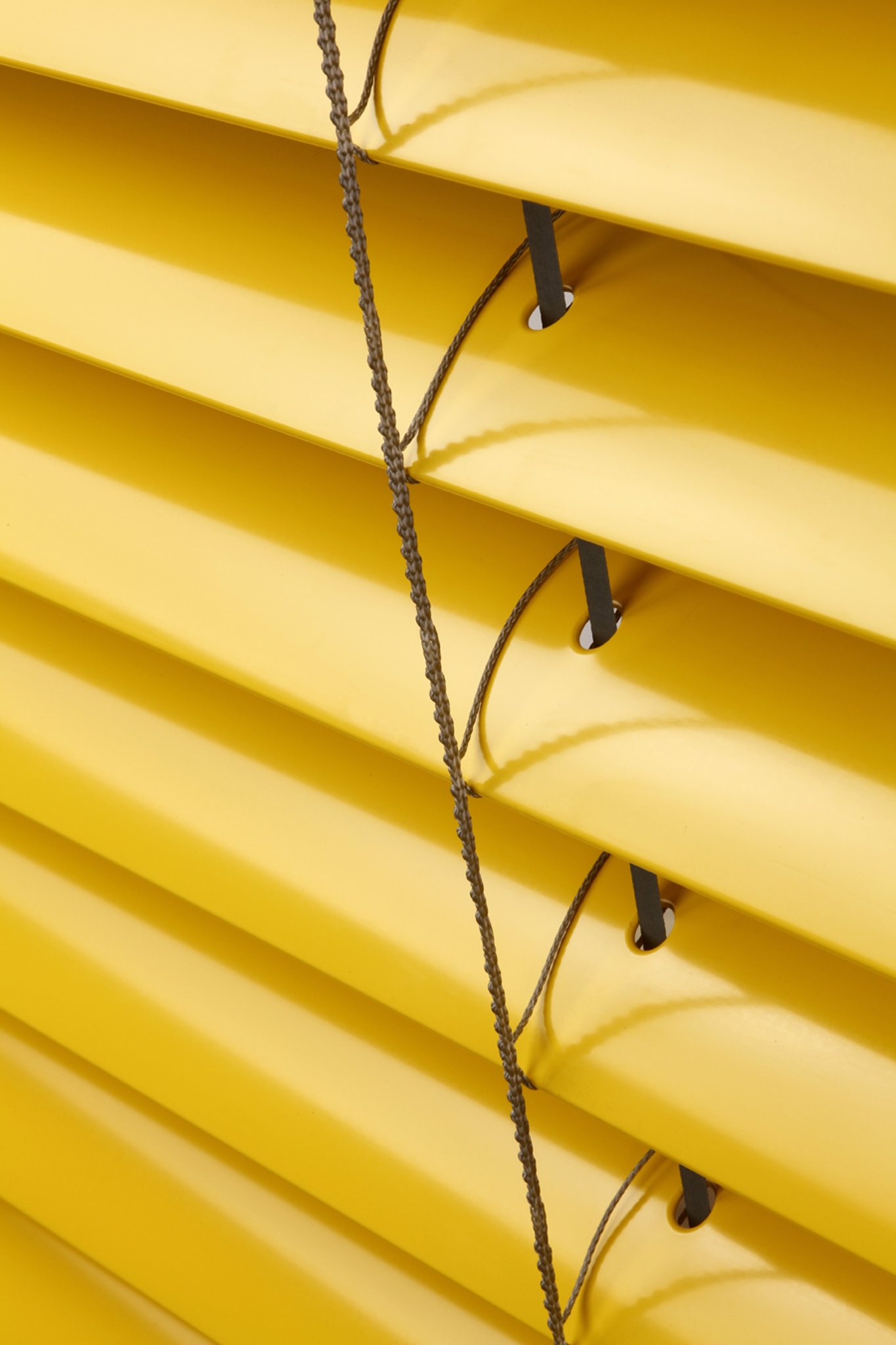

Наиболее распространенным типом экстерьерной солнцезащиты являются жалюзи Cetta 80, которые, благодаря своему внешнему виду, рекомендуются для семейных коттеджей. Ламели шириной 8 см имеют С-образную форму. Наружные жалюзи Cetta отличаются высокой вариабельностью исполнения. Для систем Flexi и Slim характерна низкая высота пакета, а система Duo позволяет автономно управлять верхней и нижней частями жалюзи одновременно.
Жалюзи Cetta 80, имеющие загибы по всей длине ламелей, отличаются устойчивостью к ветреным погодным условиям и прочностью на сжатие. Для рабочих кабинетов, учебных помещений и конференц-залов рекомендуем систему жалюзи Duo, у которых отдельно регулируется наклон верхней и нижней части. Алюминиевые направляющие шины обеспечивают стабильность жалюзи в ветреную погоду, а также являются дополнительным охранным элементом, предохраняющим против насильственного проникновения в объект.
Бонусы
Преимущества & выгоды
- нижний профиль выполнен из экструдированного алюминия
- вариабельность исполнения: duo система, slim система, flexi система
- высокая степень затенения
- терморегулирующий и защитный эффект
- снижение уровня наружного шума
- возможность электрического управления
- гарантированная площадь до 24 м2
Исследуйте
Цветовое исполнение
Основные цвета ламели
.jpg)
Цвета Isotra System Decoral 1 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
Цвета Isotra System Decoral 2 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
распродажа
Цветовая гамма коротая здесь указана только ориентировочная. Если хотите покраску увидеть закажите образец цветовой гаммы. В случае что покраска товара не соответствует с рисунком на нашем сайте не будем согласовать при рекламации.
Способы
Управления
ручное
ручка
ручка
электрическое
дистанционный драйвер или выключатель
дистанционный драйвер или выключатель
Гарантированные
Размеры
минимальная ширина
600 мм
600 мм
максимальная ширина
6000 мм
6000 мм
максимальная высота
4000 мм
4000 мм
максимальная площадь
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
*Внимание: чем шире будет ширена жалюзи тем мене будет ветроустойчивость жалюзи – см. ветроустойчивость указанную ниже.
Нестандартные размеры не изготавливаем.
Нестандартные размеры не изготавливаем.
Teхнические параметры
| Верхний профиль | Нижний профиль | Ламели | боковое управление | Лесенка | Тeкстильная лента | |||
|---|---|---|---|---|---|---|---|---|
| vнаправляющая шина | тросик | |||||||
| Коммерческое название |
P 001/1 | P 001/2 | P 012/23 |
P 040 |
см. Техническое руководство | P 036 | P 030/1 | P 531, P531/1 |
| Размер (мм) | 56 × 58 | 58 × 60 | 80 × 13 | 0,42 × 98 | см. Техническое руководство | Ø 3,2 | 68 × 85 | 6 × 0,28 |
| Mатериал | Fe | Al | Al | Al | см. Техническое руководство | Fe / PVC | PES | PES |
| Разрез |  |
 |
 |
 |
||||
| Цвет | Стандарт: оцинкованная сталь Опционально: другой RAL в распылении DECORAL* |
Стандарт: анодиров. алюминий Опционально: другой RAL в распылении DECORAL* |
Актуальный каталог ISOTRA a.о. |
Основное исполнение - анодирование Опционально: другой RAL в распылении DECORAL* |
серый черный |
серый черный |
серый черный |
|
*для максимальной ширины 4000 мм
Варианты исполнения
Сравнивание высоты пакета Cetta 80 и Cetta 80-Slim
Slim система
- сниженная высота пакета,
- специфическое складывание ламелей (боковая поочередная нахлестка соседних ламелей), возможность управления направляющими шинами,
- рекомендуется при органиченном пространстве для пакета.
Сравнивание высоты пакета Cetta 80 и Cetta 80-Slim
| высота жалюзи(mm) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | |
| Cetta 80 | 130 | 140 | 145 | 155 | 155 | 165 | 170 | 180 | 185 | 190 | 195 | 205 | 210 | 215 | 225 | 230 | 235 | 240 |
| Cetta 80 slim | 125 | 135 | 135 | 145 | 150 | 155 | 160 | 165 | 170 | 180 | 180 | 190 | 195 | 195 | 205 | 205 | 215 | 220 |
| Вид жалюзи | высота жалюзи(mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | |
| Cetta 80 | 250 | 255 | 265 | 265 | 275 | 280 | 290 | 295 | 300 | 305 | 315 | 320 | 325 | 335 | 340 | 345 | 350 | 360 |
| Cetta 80 slim | 225 | 230 | 230 | 240 | 250 | 250 | 260 | 265 | 270 | 275 | 280 | 285 | 290 | 295 | 300 | 305 | 310 | 320 |
Duo система
- одновременное автономное управление верхними и нижними ламелями жалюзи,
- повышенная вариабельность затенения,
- рекомендуется для административных зданий, учебных помещений и конференц-залов.
Flexi система
- сниженная высота пакета, благодаря применению ламелей без продольного изгиба,
- рекомендуется для установки в места с ограниченным пространством для пакета.
Варианты установки
Основные виды установки
У этих видов установки возможны два варианта исполнения: короб видимый / короб встроенный в изоляцию или фасад.
Нестандартная установка
- самонесущее исполнение (жалюзи крепятся на направляющих шинах)
- фасадное исполнение (круглый короб, установка на фасад)
- в оконную перемычку Heluz (встроенные направляющие шины)
- в оконную перемычку Porotherm (рекомендуется для самонесущих вариантов)
- установку в оконную перемычку необходимо предварительно внести в проект дома.
- Самонесущие жалюзи с внешней намоткой
Устойчивость против ветра
Тестирование было проведено в Центре строительного инженерного дела а.о. г.Злин в соответствии с ЧГН EN 13659.
Направляющий тросик
| Основные характеристики | Свойство | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Максимум эффективная высота крыла | Hmax = 2500 мм | ||||||||||||||
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Класс сопротивления ветра | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||||||||
Направляющая шина
| Основные характеристики | Свойство | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ветрозащита | Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Максимум скорость ветра vmax (км/ч) | 61 | 49 | 38 | 28 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Ширина конструкции L (мм) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Класс сопротивления ветра | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 19 | 11 | 5 | 1 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||
