Экстерьерные жалюзи

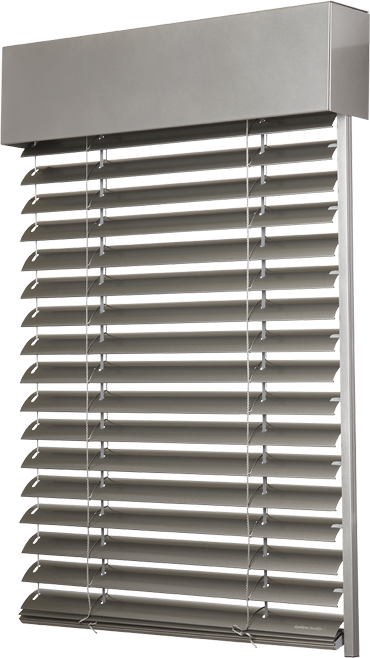

Наружные жалюзи не только для пластиковых окон Cetta 65

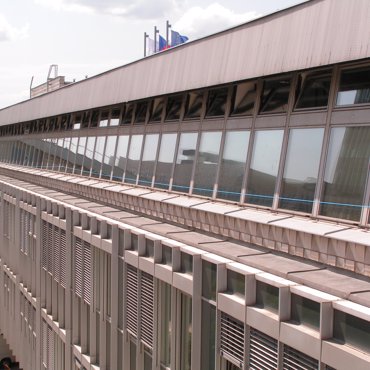

Галерея продукции

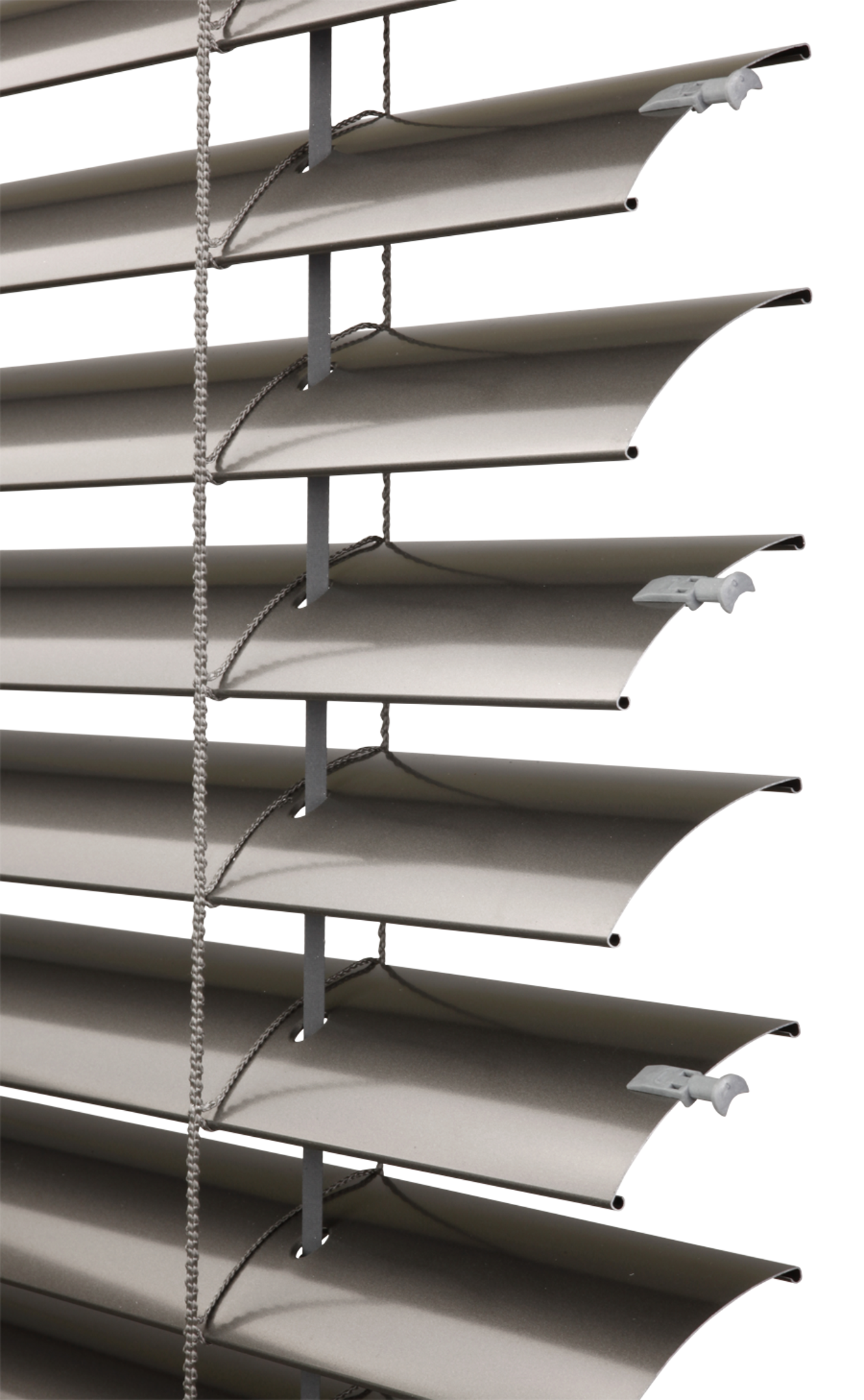

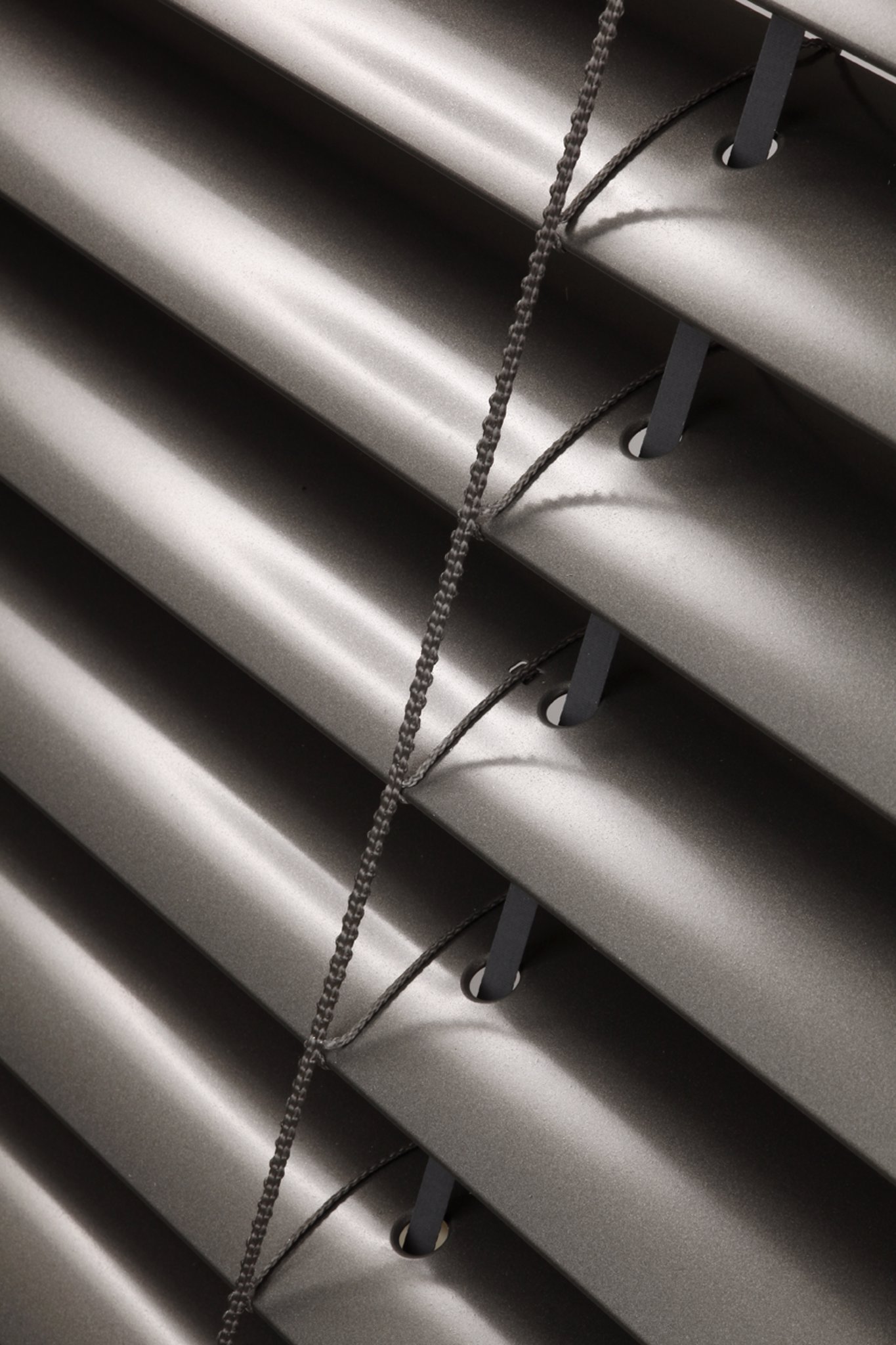

Ищете красивые и практичные наружные жалюзи не только для пластиковых окон? Рекомендуем Вам жалюзи Cetta 65 с ламелями с-образной формы шириной 6,5 см. Жалюзи управляются с помощью алюминиевых направляющих шин или стального тросика, соединяющего ламели. Алюминиевые направляющие шины обеспечивают стабильность жалюзи в ветреную погоду, а также являются дополнительным охранным элементом, предохраняющим против насильственного проникновения в объект. Cetta 65 рекомендуется для семейных коттеджей, а также иных типов построек. Для рабочих кабинетов, учебных помещений и конференц-залов рекомендуем систему жалюзи DUO, позволяющую автономно осуществлять наклон верхней и нижней части жалюзи.
Бонусы
Преимущества & выгоды
- нижний профиль выполнен из экструдированного алюминия
- DUO СИСТЕМА – двойной наклон ламелей
- высокая жесткость ламелей
- возможность электрического управления
- гарантированная площадь до 24 м2
Исследуйте
Цветовое исполнение
Основные цвета ламели
.jpg)
Цвета Isotra System Decoral 1 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
Цвета Isotra System Decoral 2 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
распродажа
Цветовая гамма коротая здесь указана только ориентировочная. Если хотите покраску увидеть закажите образец цветовой гаммы. В случае что покраска товара не соответствует с рисунком на нашем сайте не будем согласовать при рекламации.
Способы
Управления
ручное
ручка
ручка
электрическое
дистанционный драйвер или выключатель
дистанционный драйвер или выключатель
Гарантированные
Размеры
минимальная ширина
600 мм
600 мм
максимальная ширина
6000 мм
6000 мм
максимальная высота
4000 мм
4000 мм
максимальная площадь
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
*Внимание: чем шире будет ширена жалюзи тем мене будет ветроустойчивость жалюзи – см. ветроустойчивость указанную ниже.
Нестандартные размеры не изготавливаем.
Нестандартные размеры не изготавливаем.
Teхнические параметры
| Верхний профиль | Нижний профиль | Ламели | боковое управление | Лесенка | Тeкстильная лента | |||
|---|---|---|---|---|---|---|---|---|
| vнаправляющая шина | тросик | |||||||
| Коммерческое название |
P 001/1 | P 001/2 | P 012/2 |
P 039 |
см. Техническое руководство | P 036 |
P 030/2 | P 531, P 531/1 |
| Размер (мм) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | см. Техническое руководство | Ø 3,2 | 60 × 72 | 6 × 0,28 |
| Mатериал | Fe | Al | Al | Al | см. Техническое руководство | Fe / PVC | PES | PES |
| Разрез |  |
 |
 |
 |
||||
| Цвет | Стандарт: оцинкованная сталь Опционально: другой RAL в распылении DECORAL* |
Стандарт: анодиров. алюминий Опционально: другой RAL в распылении DECORAL* |
Актуальный каталог ISOTRA a.о. |
Основное исполнение - анодирование Опционально: другой RAL в распылении DECORAL* |
серый черный |
серый черный |
серый черный |
|
*для максимальной ширины 4000 мм
Варианты установки
Основные виды установки
У этих видов монтажа возможны два варианта исполнения: короб видимый / короб встроенный в изоляцию или фасад.
Нестандартная установка
- самонесущее исполнение (жалюзи крепятся на направляющих шинах)
- фасадное исполнение (круглый короб, монтаж на фасад)
- монтаж в оконную перемычку Heluz (встроенные направляющие шины)
- монтаж в оконную перемычку Porotherm (рекомендуется для самонесущих вариантов
- Самонесущие жалюзи с внешней намоткой
Установку в оконную перемычку необходимо своевременно включить в проект дома.
Устойчивость против ветра
Тестирование было проведено в Центре строительного инженерного дела а.о. г.Злин в соответствии с ЧГН EN 13659.
Направляющая шина
| Основные характеристики | Свойство | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ветрозащита | Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Максимум скорость ветра v (км/ч) | 61 | 49 | 38 | 28 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Ширина конструкции L (мм) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Класс сопротивления ветра | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 19 | 11 | 5 | 1 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||
Направляющий тросик
| Основные характеристики | Свойство | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ветрозащита | Ширина конструкции L (мм) | L < 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | |||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 28 | 19 | 11 | 5 | 1 | ||||||
| Максимум эффективная высота крыла | Hmax = 2500мм | ||||||||||
| Ширина конструкции L (мм) | L < 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 000 < L <= 4 500 | ||||||
| Класс сопротивления ветра | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 19 | 11 | 5 | 1 | 1 | ||||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||||
