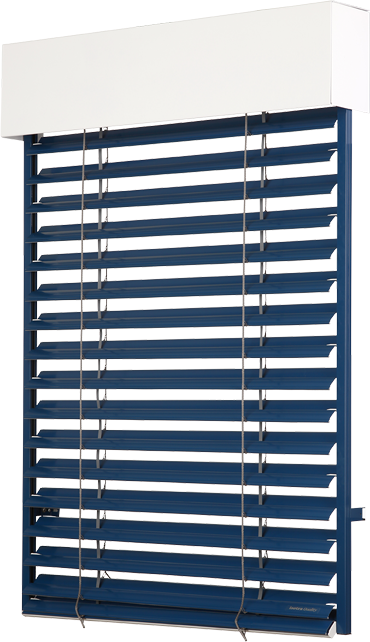

Наружные горизонтальные жалюзи Zetta 70

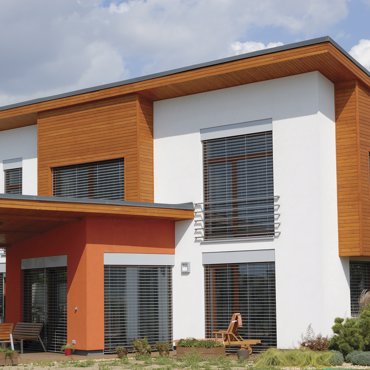

Галерея продукции
Наружные горизонтальные жалюзи Zetta 70 и Zetta 90 – наиболее передовые по технологии продукты солнцезащитной экстерьерной техники. Они универсальны как для семейных коттеджей, так и для административных зданий. Ламели шириной 7 см имеют z-образную форму. В закрытом состоянии ламели создают компактную поверхность, обеспечивающую полную светонепроницаемость. Резиновая вкладка, впрессованная по всей длине ламели, улучшает терморегулирующий эффект жалюзи. Алюминиевые направляющие шины обеспечивают стабильность наружных жалюзи в ветреную погоду, а также являются дополнительным охранным элементом, предохраняющим против насильственного проникновения в объект. Вариабельность монтажа, современный технический дизайн и прекрасные солнцезащитные качества превращают эти наружные горизонтальные жалюзи в уникальный продукт солнцезащитной техники, рекомендуемый для любых типов строительных объектов.
Бонусы
Преимущества & выгоды
- высокая степень защиты от солнца
- терморегулирующий и охранный эффект
- sснижение уровня наружного шума
- нижний профиль выполнен из экструдированного алюминия
- возможность электрического управления
- впрессованная резиновая вкладка снижает шум работающих жалюзи
- максимальная гарантированная площадь 18 м2
Исследуйте
Цветовое исполнение
Основные цвета ламели
.jpg)
Цвета Isotra System Decoral 1 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
Цвета Isotra System Decoral 2 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
распродажа
Цветовая гамма коротая здесь указана только ориентировочная. Если хотите покраску увидеть закажите образец цветовой гаммы. В случае что покраска товара не соответствует с рисунком на нашем сайте не будем согласовать при рекламации.
Способы
Управления
ручное
ручка
ручка
электрическое
дистанционный драйвер или выключатель
дистанционный драйвер или выключатель
Гарантированные
Размеры
минимальная ширина
600 мм
600 мм
максимальная ширина
6000* мм
6000* мм
максимальная высота
4000 мм
4000 мм
максимальная площадь
8 м2 (для управления ручкой)
18 м2 (для управления мотором)
8 м2 (для управления ручкой)
18 м2 (для управления мотором)
*Внимание: чем шире будет ширена жалюзи тем мене будет ветроустойчивость жалюзи – см. ветроустойчивость указанную ниже.
Нестандартные размеры не изготавливаем.
Нестандартные размеры не изготавливаем.
Teхнические параметры
| Верхний профиль | Нижний профиль | Ламели | боковое управление | Лесенка | Тeкстильная лента | |||
|---|---|---|---|---|---|---|---|---|
| vнаправляющая шина | тросик | |||||||
| Коммерческое название |
P 001/1 | P 001/2 | P 012/2 |
P 038 |
см. Техническое руководство | P 036 |
P 029/2 | P 531, P531/1 |
| Размер (мм) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | см. Техническое руководство | Ø 3,2 | 60 × 9,5 | 6 × 0,28 |
| Mатериал | Fe | Al | Al | Al | см. Техническое руководство | Fe / PVC | PES | PES |
| Разрез |  |
 |
 |
 |
||||
| Цвет | Стандарт: оцинкованная сталь натуральный (ал профиль) Опционально: другой RAL в распылении DECORAL* |
Стандарт: анодиров. алюминий Опционально: другой RAL в распылении DECORAL* |
Актуальный каталог ISOTRA a.о |
Основное исполнение - анодирование Опционально: другой RAL в распылении DECORAL* |
серый черный |
серый черный |
серый черный |
|
*для максимальной ширины 4000 мм
Варианты установки
Основные виды установки
У этих видов установки возможны два варианта исполнения: короб видимый / короб встроенный в изоляцию или фасад.
Нестандартная установка
- самонесущее исполнение (жалюзи крепятся на направляющих шинах)
- фасадное исполнение (круглый короб, установка на фасад)
- в оконную перемычку Heluz (встроенные направляющие шины)
- в оконную перемычку Porotherm (рекомендуется для самонесущих вариантов)
- Самонесущие жалюзи с внешней намоткой
Установку в оконную перемычку необходимо предварительно внести в проект дома.
Устойчивость против ветра
Тестирование было проведено в Центре строительного инженерного дела а.о. г.Злин в соответствии с ЧГН EN 13659.
Направляющий тросик
| Основные характеристики | Свойство | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Максимум эффективная высота крыла | Hmax = 2500 мм | ||||||||||||||
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Класс сопротивления ветра | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||||||||
Направляющая шина
| Основные характеристики | Свойство | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ветрозащита | Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Максимум скорость ветра vmax (км/ч) | 61 | 49 | 38 | 28 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Ширина конструкции L (мм) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Класс сопротивления ветра | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 19 | 11 | 5 | 1 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||
