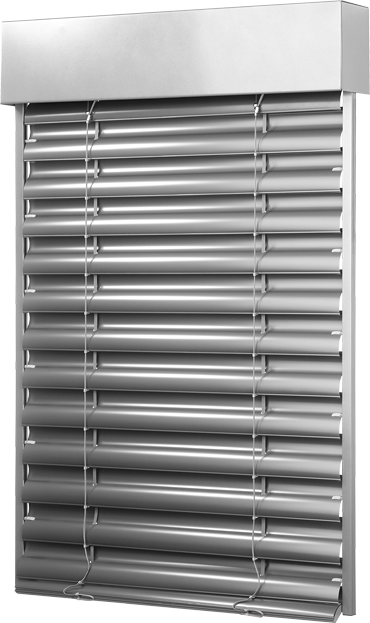

Экстерьерные жалюзи Setta 65
Галерея продукции

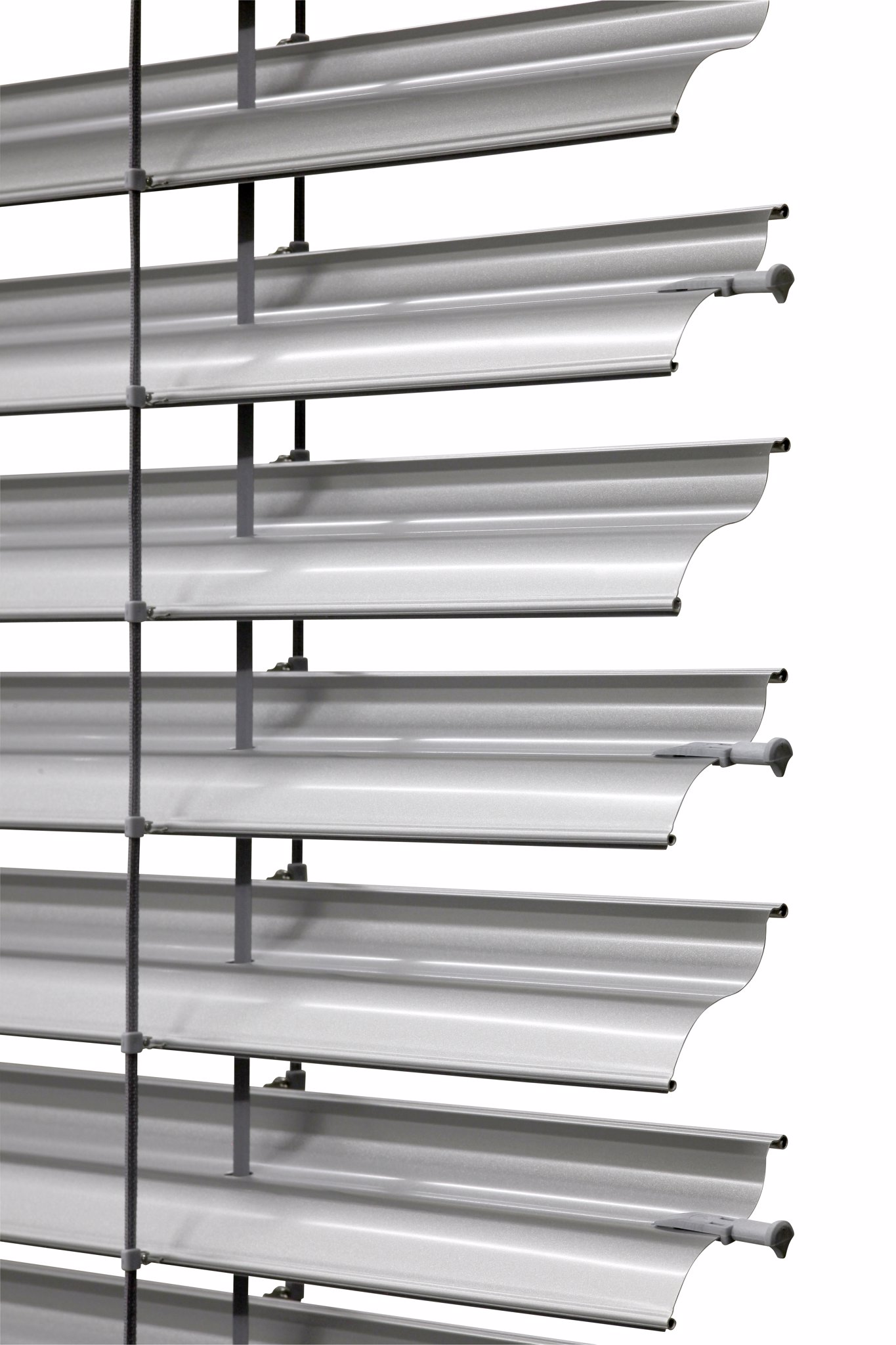

Экстерьерные жалюзи Setta представляют собой уникальное достижение наружной солнцезащиты с точки зрения практичности и дизайна. Ламели S-формы в закрытом состоянии создают совершенную компактную поверхность. Практичность наружных жалюзи Setta дополнена их элегантным видом. Терморегулирующий эффект жалюзи Setta усилен резиновой вкладкой, впрессованной по всей длине ламелей. Алюминиевые направляющие шины обеспечивают стабильность жалюзи в ветреную погоду, а также являются дополнительным охранным элементом, предохраняющим против насильственного проникновения в объект. Вариабельность жалюзи, элегантный вид и надежное затенение превращают эти экстерьерные горизонтальные жалюзи в уникальный солнцезащитный элемент, рекомендуемый для всех типов строительных объектов.
Бонусы
Преимущества & выгоды
- элегантный дизайн с ламелями S-формы
- высокая степень защиты от солнца
- терморегулирующий и охранный эффект
- снижение уровня наружного шума
- нижний профиль из экструдированного алюминия
- возможность электрического исполнения
- сниженный уровень шума работающих жалюзи (впрессованная вкладка по всей длине ламелей
- максимальная гарантированная площадь 24 м2
Получите
Вдохновение
Исследуйте
Цветовое исполнение
Основные цвета ламели
.jpg)
Цвета Isotra System Decoral 1 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
Цвета Isotra System Decoral 2 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль
распродажа
Цветовая гамма коротая здесь указана только ориентировочная. Если хотите покраску увидеть закажите образец цветовой гаммы. В случае что покраска товара не соответствует с рисунком на нашем сайте не будем согласовать при рекламации.
Способы
Управления
ручное
ручка
ручка
электрическое
дистанционный драйвер или выключатель
дистанционный драйвер или выключатель
Гарантированные
Размеры
минимальная ширина
600 мм
600 мм
максимальная ширина
6000* мм
6000* мм
максимальная высота
4000 мм
4000 мм
максимальная площадь
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
8 м2 (для управления ручкой)
24 м2 (для управления мотором)
*Внимание: чем шире будет ширена жалюзи тем мене будет ветроустойчивость жалюзи – см. ветроустойчивость указанную ниже.
Нестандартные размеры не изготавливаем.
Нестандартные размеры не изготавливаем.
Teхнические параметры
| Верхний профиль | Нижний профиль | Ламели | боковое управление | Лесенка | Тeкстильная лента | |||
|---|---|---|---|---|---|---|---|---|
| vнаправляющая шина | тросик | |||||||
| Коммерческое название |
P 001/1 | P 001/2 | P 012/4 |
S 037 |
см. Техническое руководство | P 036 |
P 029/2 | P 531, P531/1 |
| Размер (мм) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | см. Техническое руководство | Ø 3,2 | 60 × 9,5 | 6 × 0,28 |
| Mатериал | Fe | Al | Al | Al | см. Техническое руководство | Fe / PVC | PES | PES |
| Разрез |  |
 |
 |
 |
||||
| Цвет | Стандарт: оцинкованная сталь натуральный (ал профиль) другой RAL в распылении DECORAL* |
Стандарт: анодиров. алюминий Опционально: другой RAL в распылении DECORAL* |
Актуальный каталог ISOTRA a.о |
Стандарт: анодиров. алюминий другой RAL в распылении DECORAL* |
серый черный |
серый черный |
серый черный |
|
*до 4000 мм
Нестандартные размеры не изготавливаем.
Варианты установки
Основные типы установки
У этих видов установки возможны два варианта исполнения: короб видимый / короб, встроенный в изоляцию или фасад.
Нестандартная установка
- самонесущее исполнение (жалюзи крепятся на направляющих шинах)
- фасадное исполнение (круглый короб, установка на фасад)
- в оконную перемычку Heluz (встроенные направляющие шины)
- в оконную перемычку Porotherm (рекомендуется для самонесущих вариантов)
- Самонесущие жалюзи с внешней намоткой
Установку в оконную перемычку необходимо предварительно внести в проект дома.
Устойчивость против ветра
Тестирование было проведено в Центре строительного инженерного дела а.о. г.Злин в соответствии с ЧГН EN 13659.
Направляющий тросик
| Основные характеристики | Свойство | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | |||||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Максимум скорость ветра vmax (км/ч) | 49 | 38 | 28 | 19 | 11 | 5 | |||||||
| Максимум эффективная высота крыла | Hmax = 2500 мм | ||||||||||||
| Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | |||||||
| Класс сопротивления ветра | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Максимум скорость ветра vmax (км/ч) | 38 | 28 | 19 | 11 | 5 | 1 | |||||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||||||
Направляющая шина
| Основные характеристики | Свойство | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ветрозащита | Ширина конструкции L (мм) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Правило EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Класс сопротивления ветра | 5 | 8 | 4 | 7 | 3 | 6 | 2 | 5 | |
| Максимум скорость ветра vmax (км/ч) | 74 | 61 | 49 | 38 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Ширина конструкции L (мм) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Класс сопротивления ветра | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Максимум скорость ветра vmax (км/ч) | 28 | 19 | 11 | 5 | |||||
| Максимум эффективная высота крыла | Hmax = 4000 мм | ||||||||
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) | ||||||||
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* | ||||||||
